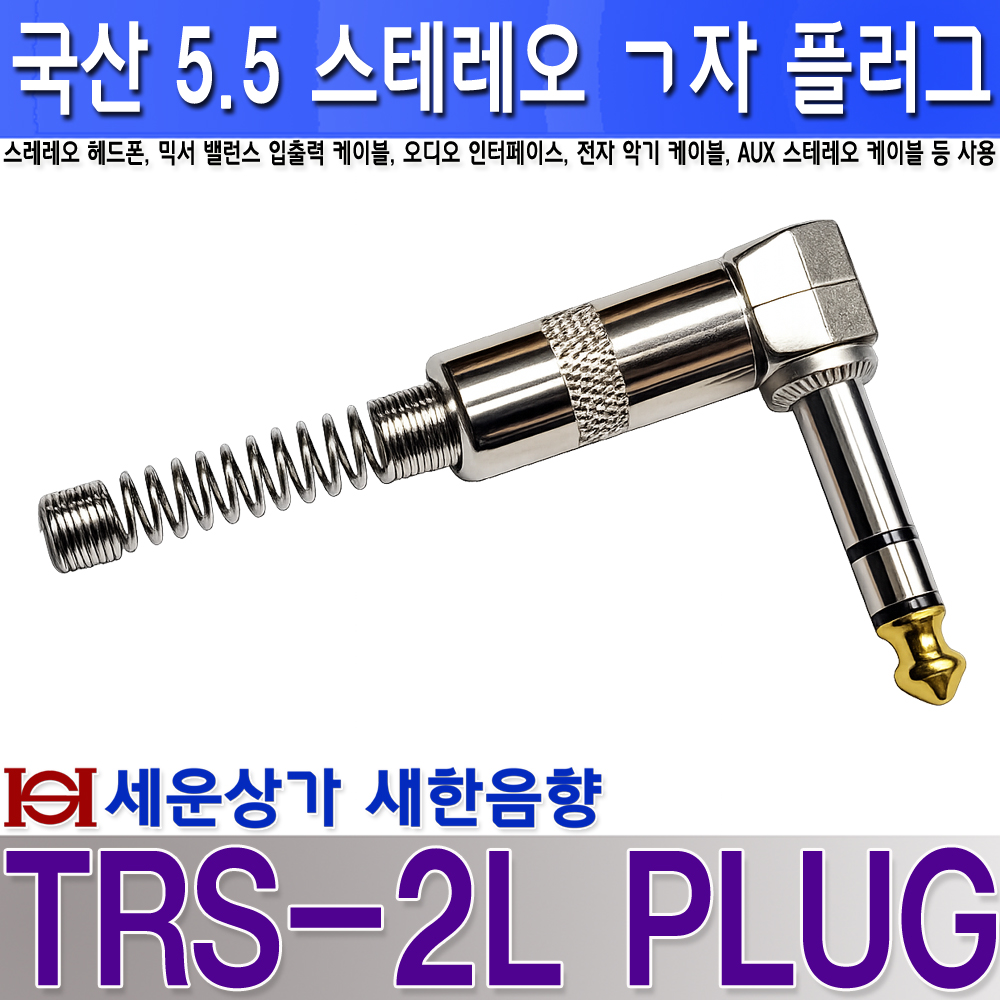

TRS-2L 스테레오 커넥터 수, 6.5 플러그, 국산 스테레오 플러그, 55 ㄱ자 스테레오 플러그
TRS-2L
6.5 ㄱ자 스테레오 커넥터 수, 표준형 스테레오 55 플러그
스테레오 헤드폰 케이블, 오디오 믹서 음성 케이블 제작에 사용
콘솔 믹서 케이블, 인터페이스 케이블, 헤드폰 케이블, 이펙터 장비 케이블 등
" 소모성 자재입니다. 조립 과정 파손에 의한 교환 및 환불 불가 "
https://smartstore.naver.com/inkelsaehan/products/13511320870
TRS-2L 스테레오 커넥터 수, 6.5 플러그, 국산 커넥터, 55 ㄱ자 플러그 : 새한음향 세운상가
[새한음향 세운상가] 새한음향,세운상가 음향기기,앰프,스피커,유무선마이크,확성기,메가폰,기가폰,비상방송,충전앰프
smartstore.naver.com
TRS STEREO CONNECTOR
스테레오(TRS) ㄱ자 3극 오디오 커넥터
안정적인 스테레오(밸런스) 오디오 신호 전달을 지원하는 TRS 3극 커넥터입니다.
악기, 마이크, 앰프, 이펙터 등 다양한 음향 장비 환경에서 폭넓게 사용됩니다.

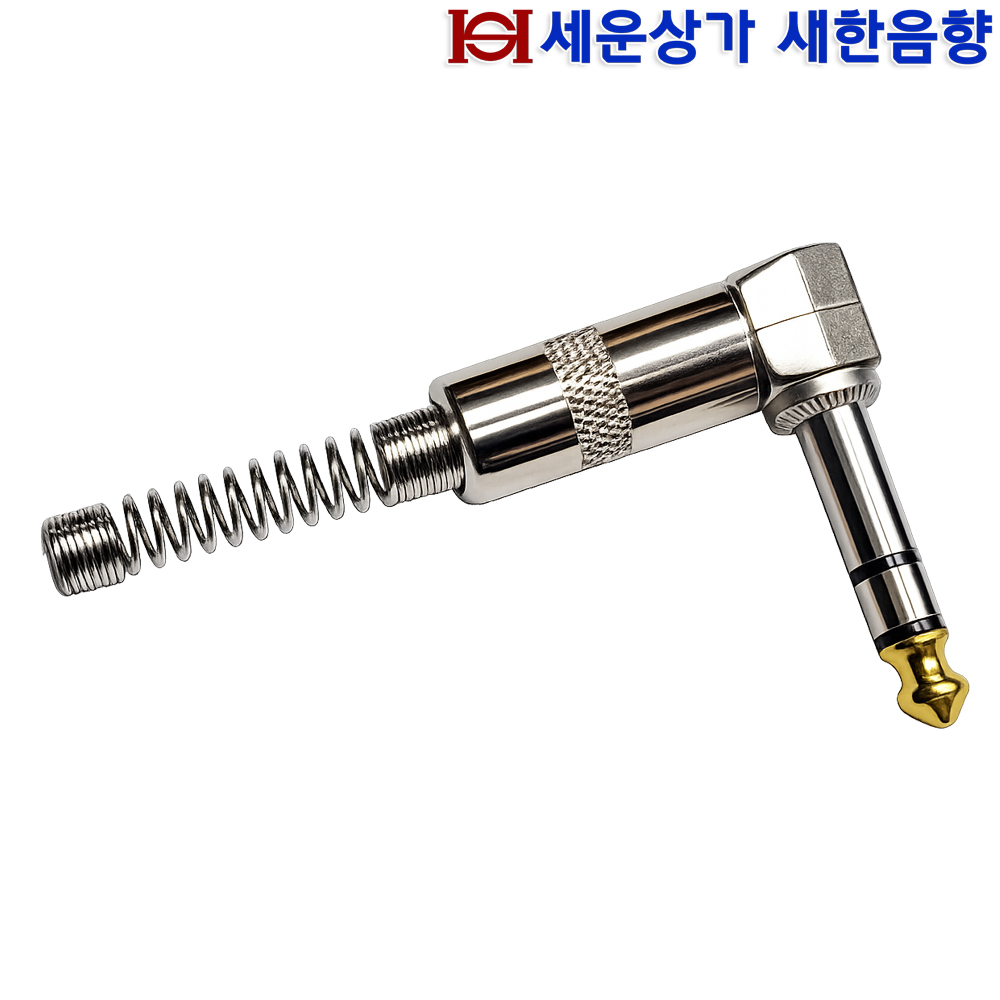

TRS ㄱ자 스테레오 커넥터
90도 앵글형 스테레오 / 밸런스 오디오 커넥터
TRS(Type-Ring-Sleeve) 3극 구조의
ㄱ자(90도 앵글형) 스테레오 커넥터로,
좁은 공간 및 측면 연결 환경에서
케이블 꺾임을 줄이고 안정적인 오디오 신호 전달이 가능합니다.
스테레오 오디오 및 밸런스(균형) 연결을 모두 지원하여
다양한 음향 장비 환경에서 폭넓게 사용됩니다.
제품 특징
ㄱ자(90도) 앵글 구조
측면 방향으로 케이블을 정리할 수 있어
좁은 공간에서도 깔끔한 배선이 가능합니다.
또한 케이블 꺾임 및 단선 위험을 줄여줍니다.

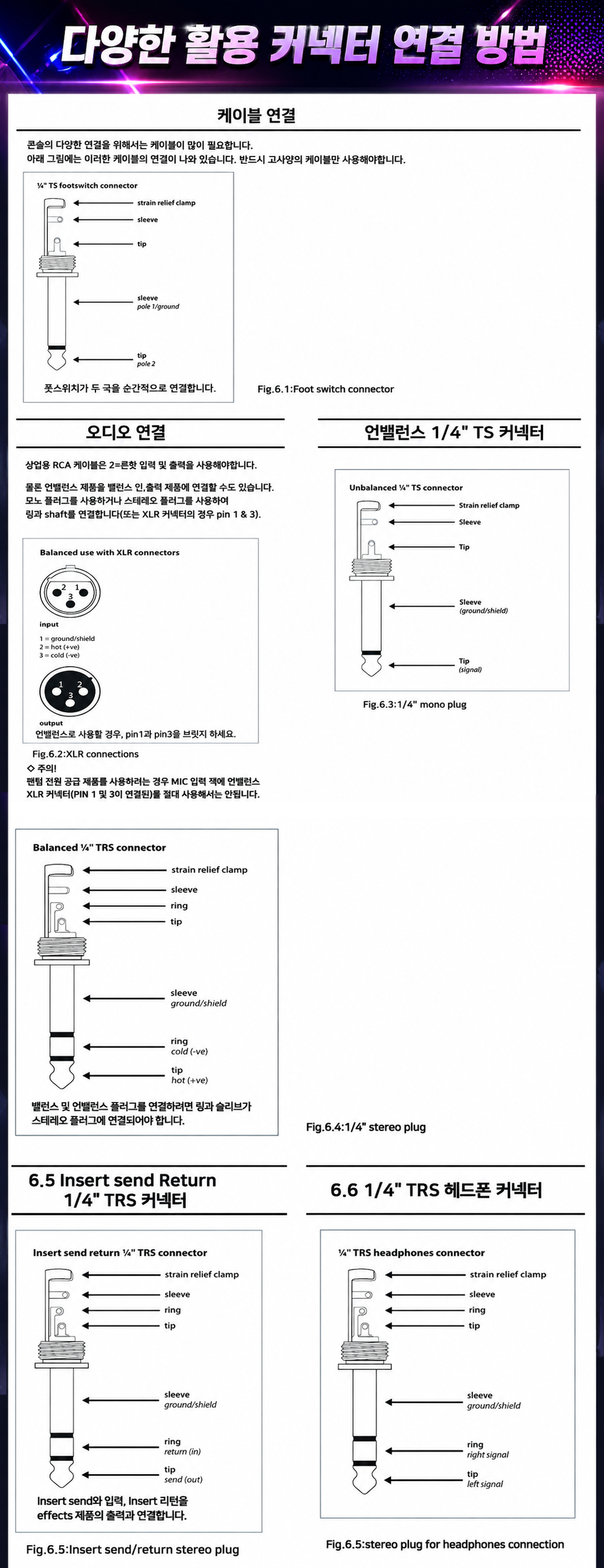

TRS 3극 구조 지원
Tip(T) : 좌(L) 또는 Hot(+)
Ring(R) : 우(R) 또는 Cold(-)
Sleeve(S) : 접지(GND)
스테레오 오디오 및 밸런스 오디오 연결 모두 지원합니다.
안정적인 신호 전달
노이즈 억제에 유리한 밸런스 연결 지원으로
보다 깨끗하고 안정적인 오디오 신호 전송이 가능합니다.
견고한 메탈 바디 적용
고강도 금속 하우징 적용으로
외부 충격 및 반복적인 탈착 환경에서도 안정적으로 사용할 수 있습니다.
케이블 보호 스프링 구조
스프링 장력 보호 구조 적용으로
케이블 꺾임 및 단선 위험을 줄여줍니다.
사용 용도
다양한 음향 장비 연결 지원
믹서 콘솔 연결
오디오 인터페이스 연결
헤드폰 연결
액티브 스피커 연결
파워앰프 연결
전자악기 연결
키보드 / 신디사이저 연결
방송 및 녹음 장비 연결
AUX 스테레오 연결
패치 케이블 제작
밸런스 오디오 라인 연결
사용 환경 활용 사례
믹서 콘솔 연결
좁은 공간의 믹서 후면 단자 연결 시 배선 정리에 유리
오디오 인터페이스 연결
모니터 스피커 및 녹음 장비 연결용
헤드폰 및 모니터링 환경
측면 연결 시 케이블 간섭 최소화
공연 및 무대 환경
라이브 장비 배선 정리 및 단선 방지
방송 및 녹음 스튜디오
프로 음향 장비 간 밸런스 신호 연결
전자악기 연결
키보드 및 신디사이저 스테레오 출력 연결

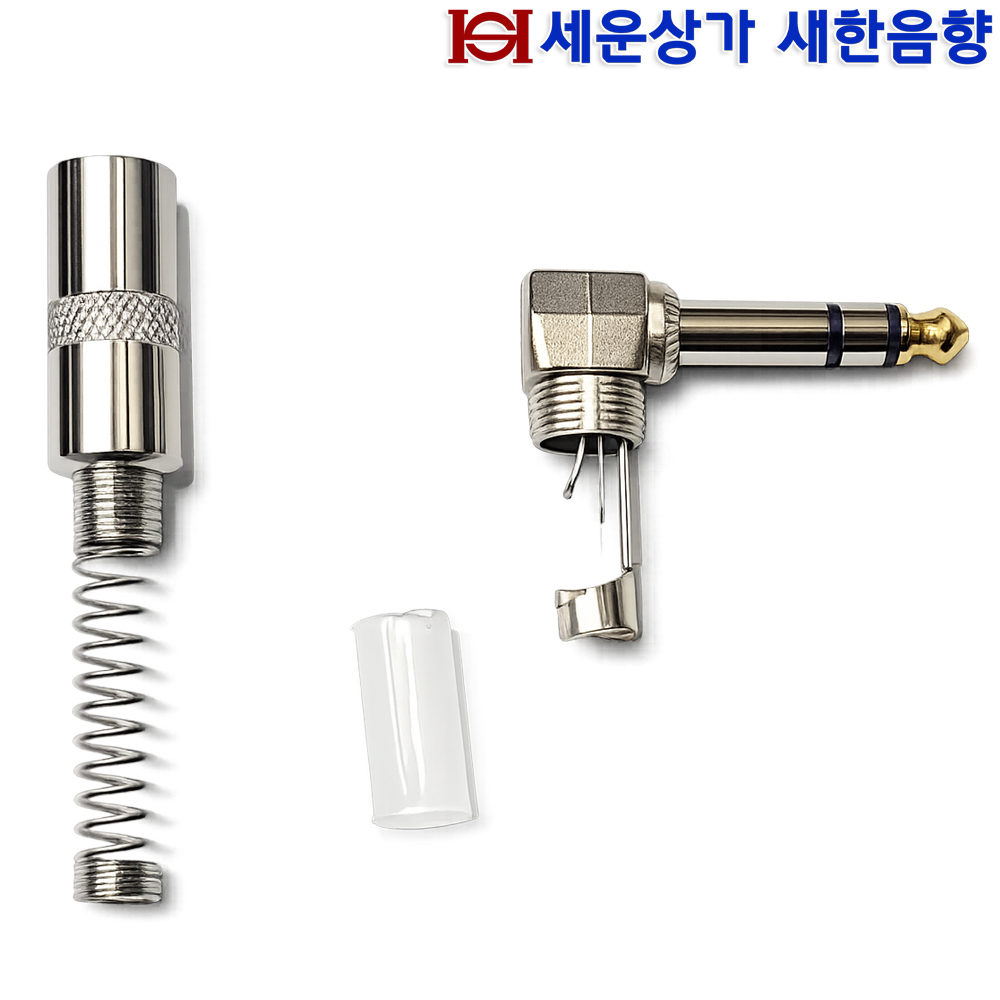

조립 방법
1. 케이블 준비
외피를 약 5~6mm 벗긴 후
내부 선과 접지선을 정리합니다.
2. 하우징 먼저 삽입
커넥터 하우징 및 스프링을
반드시 케이블에 먼저 끼워줍니다.
3. 단자 납땜
Tip(T) : 좌(L) 또는 Hot(+)
Ring(R) : 우(R) 또는 Cold(-)
Sleeve(S) : 접지(GND)
각 단자 위치에 맞게 정확히 납땜합니다.
4. 케이블 고정
클램프 및 스프링 구조를 이용해
케이블을 단단히 고정합니다.
5. 하우징 조립
커넥터 바디를 돌려 조립하면 완료됩니다.
제품 장점
✔ 90도 ㄱ자형 구조
✔ 스테레오 및 밸런스 연결 지원
✔ 좁은 공간 배선 정리에 유리
✔ 케이블 꺾임 및 단선 방지
✔ 견고한 금속 하우징 적용
✔ 프로 음향 환경에 적합
구매 전 확인 사항
사용 장비의 입력 / 출력 규격을 반드시 확인해주세요.
TS(모노)와 TRS(스테레오)는 외형이 유사하므로 절연띠 개수를 확인해주세요.
장비에 따라 밸런스 / 언밸런스 연결 방식이 다를 수 있습니다.
추천 사용 장소
녹음실
방송국
공연장
교회 음향 시스템
강당
세미나실
카페 및 매장 음향
홈레코딩 환경
라이브 공연 환경
안정적인 스테레오 / 밸런스 연결의 기본
다양한 음향 장비에 폭넓게 활용 가능한
TRS ㄱ자 스테레오 커넥터
국산 6.3mm(5.5) 스테레오 플러그 TRS-1
6.5 스테레오 플러그 / TRS 플러그
55플러그(5.5) TS 스테레오 커넥터
https://smartstore.naver.com/inkelsaehan/products/13511320870
TRS-2L 스테레오 커넥터 수, 6.5 플러그, 국산 커넥터, 55 ㄱ자 플러그 : 새한음향 세운상가
[새한음향 세운상가] 새한음향,세운상가 음향기기,앰프,스피커,유무선마이크,확성기,메가폰,기가폰,비상방송,충전앰프
smartstore.naver.com
- 제조국 : 대한민국
- 제품 구입 및 문의 : 세운상가 새한음향 / 02-2267-9259
