LMT-150

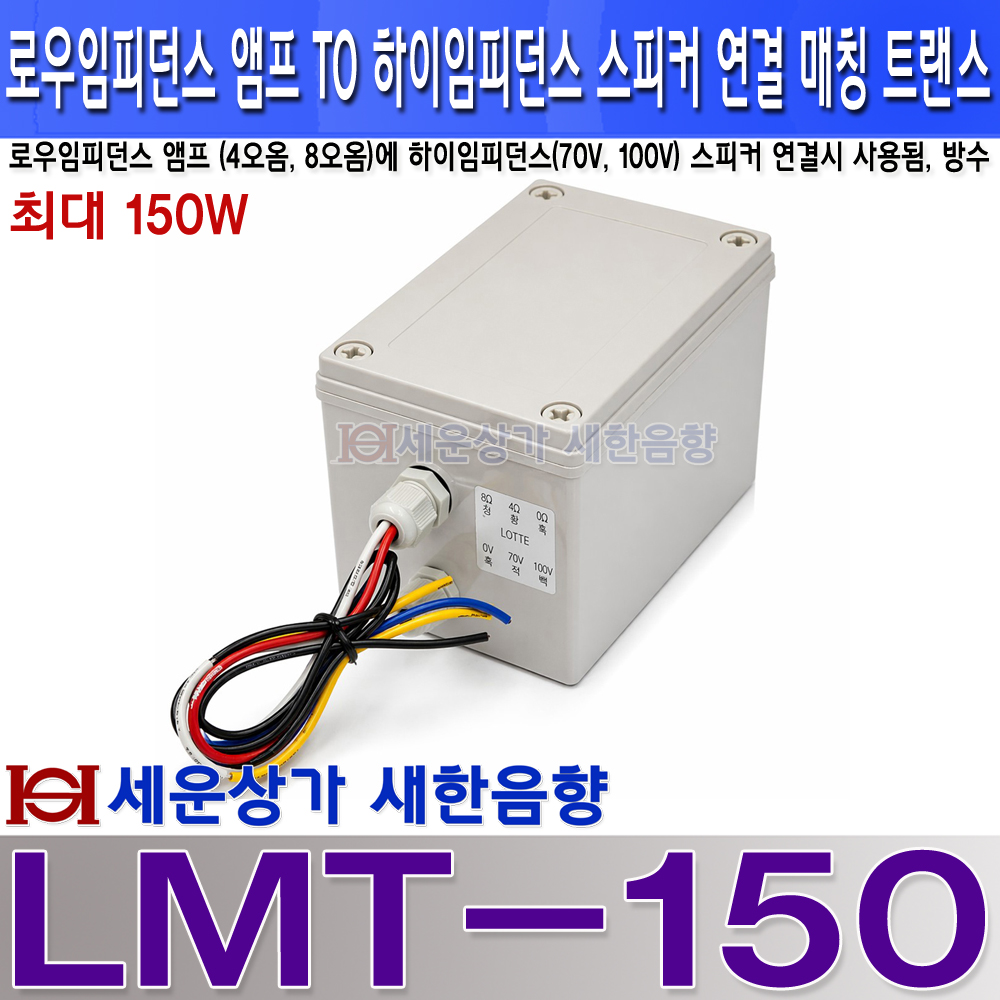

LMT-150 (Line Matching Transformer)

스피커 매칭 트랜스 포머, 최대 150W

로우임피던스 앰프에 하이임피던스 스피커 연결시 사용

주물 제작 사양입니다. 대량 주문 시 배송 지연 될 수 있습니다.

https://smartstore.naver.com/inkelsaehan/products/13447889266

LMT-150 스피커 매칭 트랜스, 로우임피던스 앰프에서 하이임피던스 스피커 연결시 사용 : 새한음향

[새한음향 세운상가] 새한음향,세운상가 음향기기,앰프,스피커,유무선마이크,확성기,메가폰,기가폰,비상방송,충전앰프

smartstore.naver.com

✔️ 제품 특징 ( LMT-150)
로우임피던스 → 하이임피던스 변환 지원
4Ω / 8Ω 앰프 출력을 70V / 100V 라인으로 변환하여 다양한 스피커 시스템과 호환됩니다.
최대 150W 고출력 대응
중대형 공간에서도 안정적인 음향 전달이 가능한 고용량 설계
다양한 출력 탭 제공
70V / 100V 출력 지원으로 현장 환경에 맞는 유연한 설치 가능

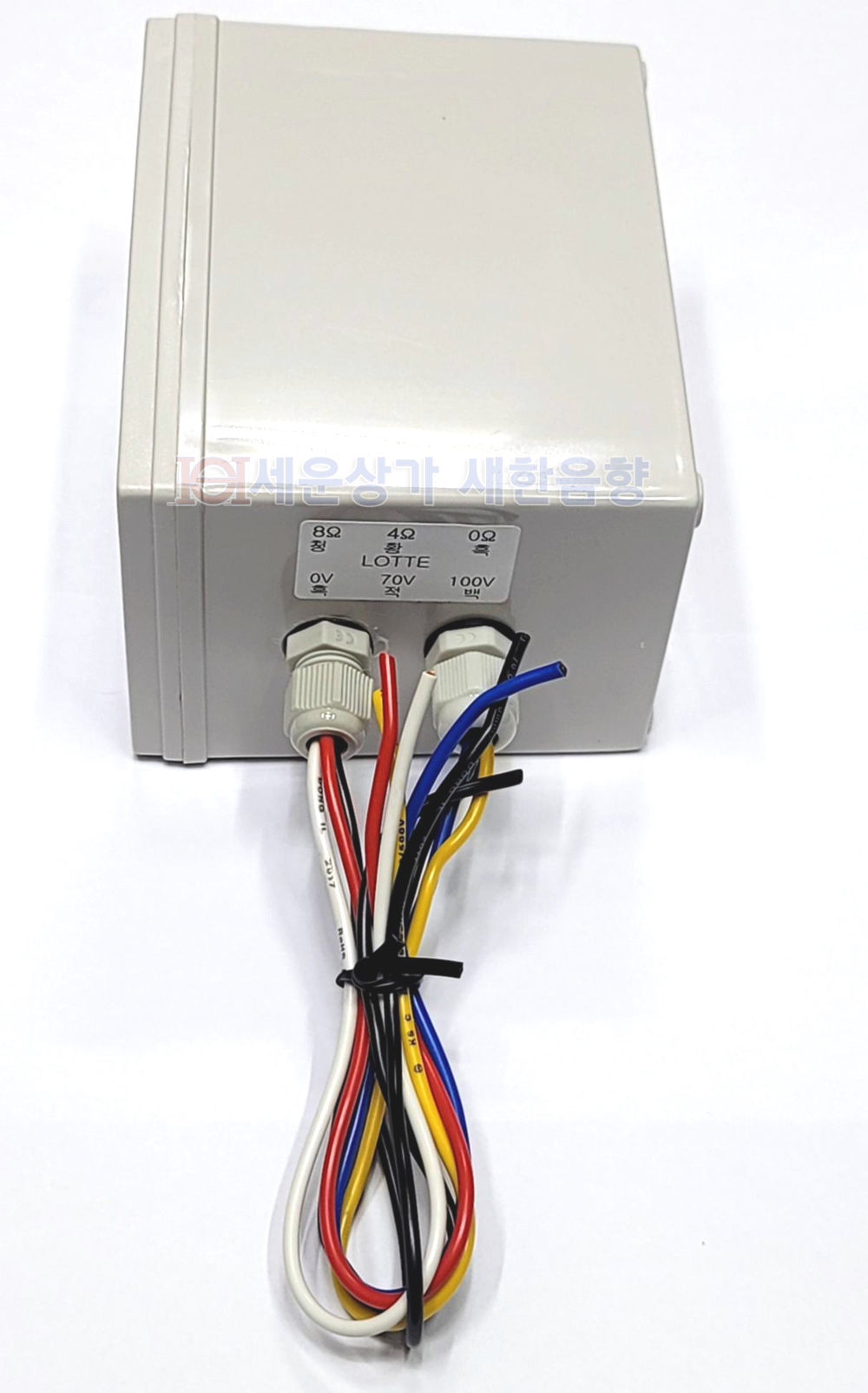

간편한 배선 구조
색상별 배선 표기로 설치 및 유지보수 용이
방수 기능 지원
외부 환경에서도 사용 가능한 구조로 옥외 및 습기 있는 장소에서도 안정적 운용 가능
견고한 하우징 설계
내구성이 뛰어나 장시간 사용에도 안정적인 성능 유지

✔️ 제품 사양
모델명: LMT-150
정격 출력: 150W
입력 임피던스: 4Ω / 8Ω
출력 전압: 70V / 100V 라인
주파수 특성: 음성 및 방송용 최적화 설계
방수 기능: 지원
크기 (WxHxD): 230mm x 80mm x 100mm
배선 방식: 색상 구분 케이블

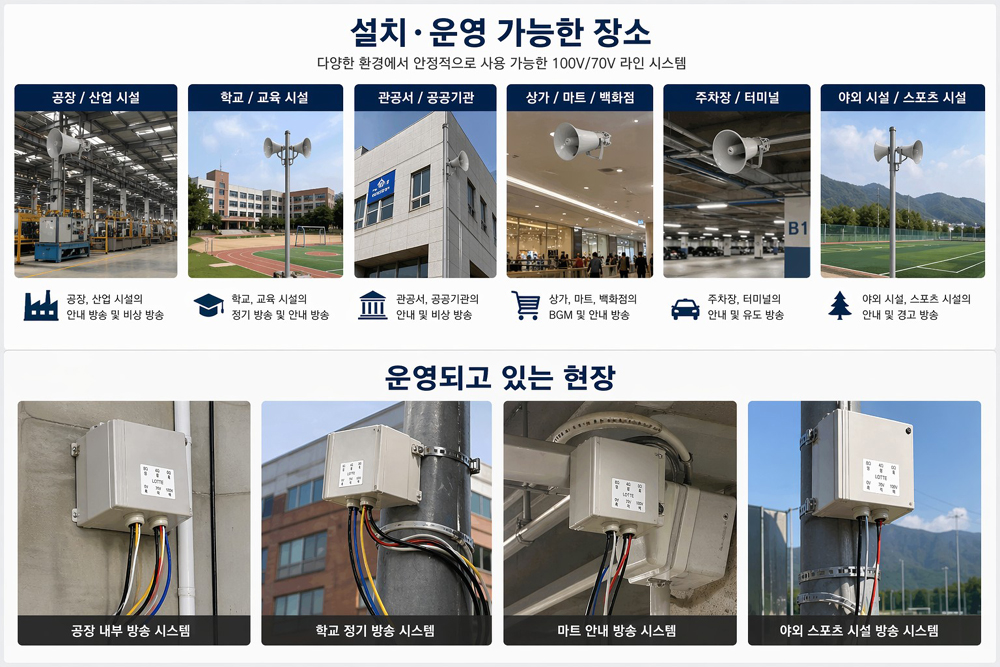

✔️ 사용 용도
공장 / 창고 / 물류센터 방송 시스템
학교, 병원, 관공서 PA 시스템
상가, 마트, 카페, 백화점, 호텔, 야영장, 주차장 BGM 및 안내 방송
야외 시설 및 방수 환경이 필요한 장소
기존 저임피던스 앰프를 100V/70V 라인 시스템으로 확장할 때

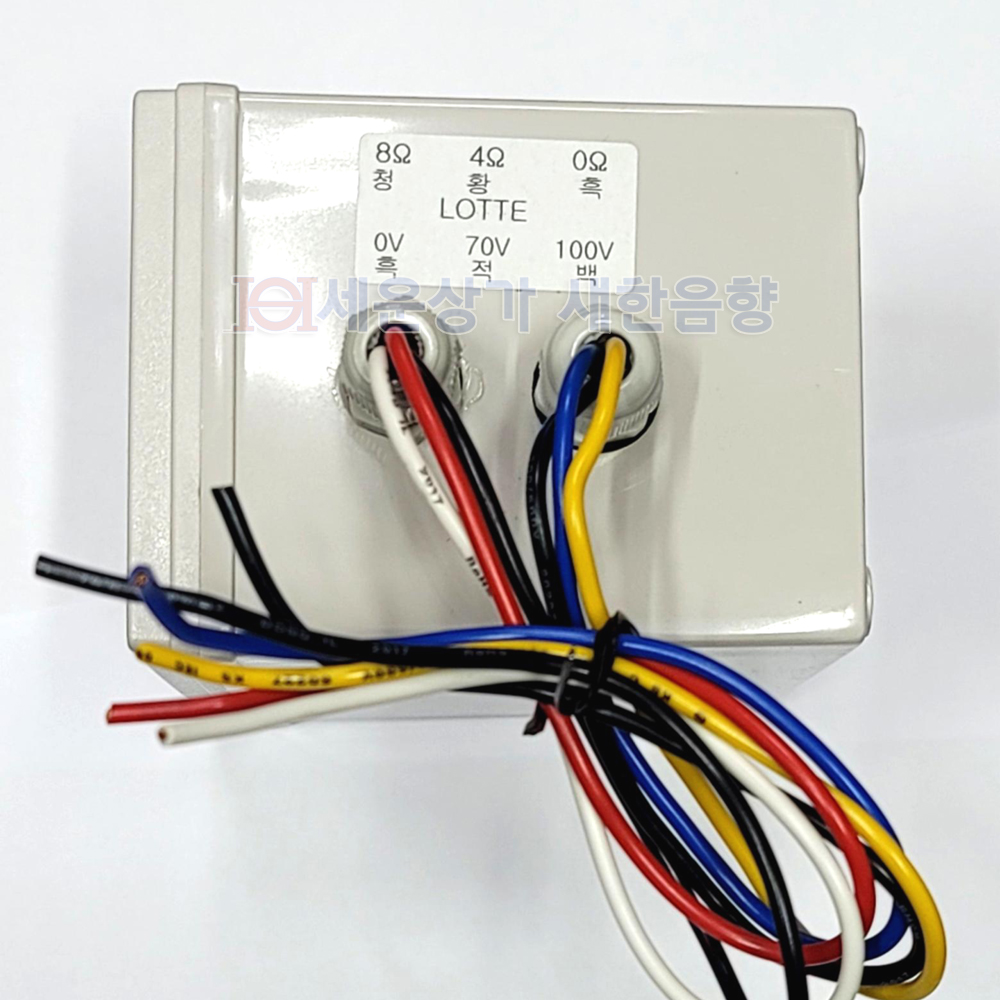

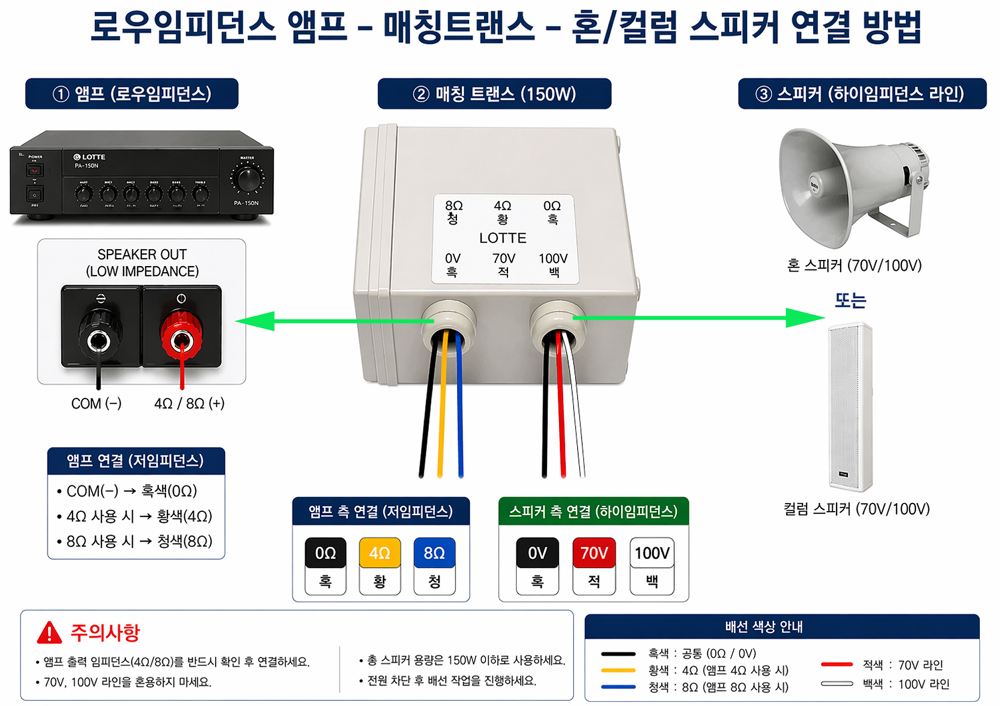

✔️ 배선 연결 방법

① 앰프 입력 연결 (로우임피던스)
앰프 COM(-) → 흑색 (0Ω) 연결
앰프 출력(+) →
4Ω 사용 시 → 황색(4Ω)
8Ω 사용 시 → 청색(8Ω)

② 스피커 출력 연결 (하이임피던스 라인)
스피커 공통선 → 흑색 (0V) 연결
스피커 (+) →
70V 라인 → 적색(70V)
100V 라인 → 백색(100V)

③ 연결 구성 예시
앰프(8Ω 출력) → 청색(8Ω) / 흑색(0Ω) 연결
출력 측 → 백색(100V) / 흑색(0V) → 스피커 라인 연결

⚠️ 주의사항
앰프 출력 임피던스(4Ω / 8Ω)를 반드시 확인 후 연결하세요
70V / 100V 라인을 혼용하지 마세요
총 스피커 용량은 150W 이하로 사용하세요
전원 차단 후 배선 작업을 진행하세요
