* PA 앰프란 ?

- 학교, 교회, 공원, 아파트, 오피스텔, 지하철, 백화점등 건물 내의 방송을 목적으로 사용하는 앰프로써,
일반 가정에서 사용하는 오디오 기기와는 달리 출력 방식에 있어 많은 차이가 있으므로 스피커 연결 및 설치시 주의가 필요합니다.

- 아래 설명은 로우임피던스 스피커, 하이임피던스 스피커 연결 방법입니다.
- 로우임피던스 스피커 병렬 연결하기, 로우임피던스 스피커 직렬 연결하기
- 하이임피던스 스피커 연결 방법

http://www.saehansound.net

새한음향 세운상가 음향기기

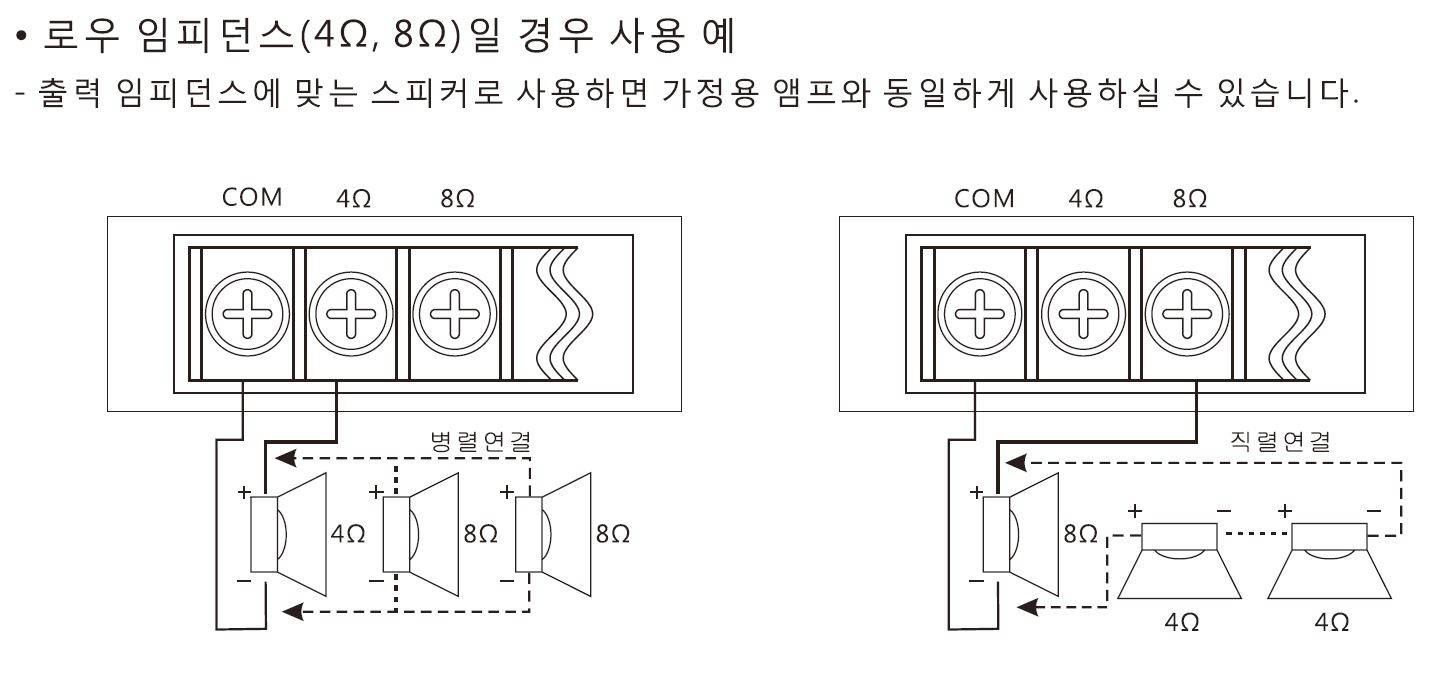

로우 임피던스 스피커 연결법, 스피커 병렬 연결, 스피커 직렬 연결

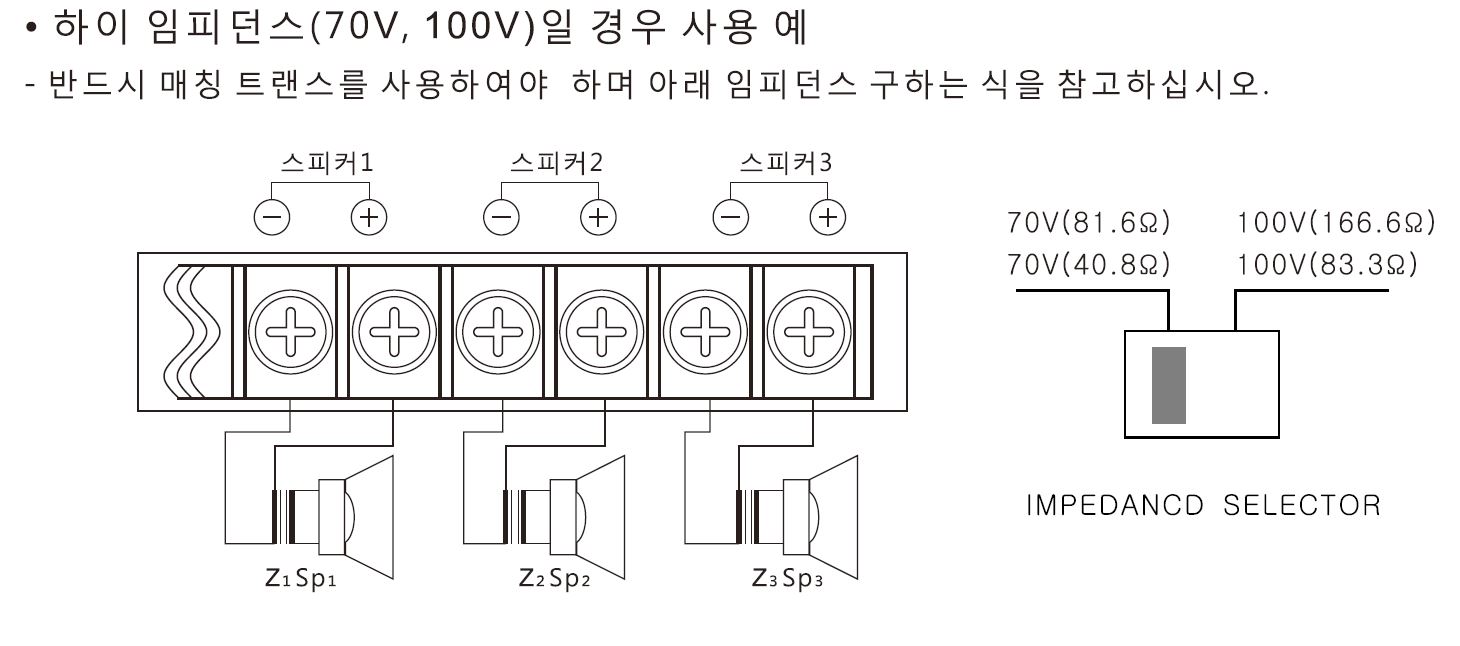

하이임피던스 스피커 연결법, 스피커 셀렉터 단자에 연결하는 방법

PA 앰프 (전관 방송 앰프)의 스피커 셀렉터 단자는 기본 하이임피던스 전용 단자입니다. 4오옴 8옴 스피커 연결 불가합니다. 하이임피던스 스피커는  병렬 연결을 기본으로 합니다.

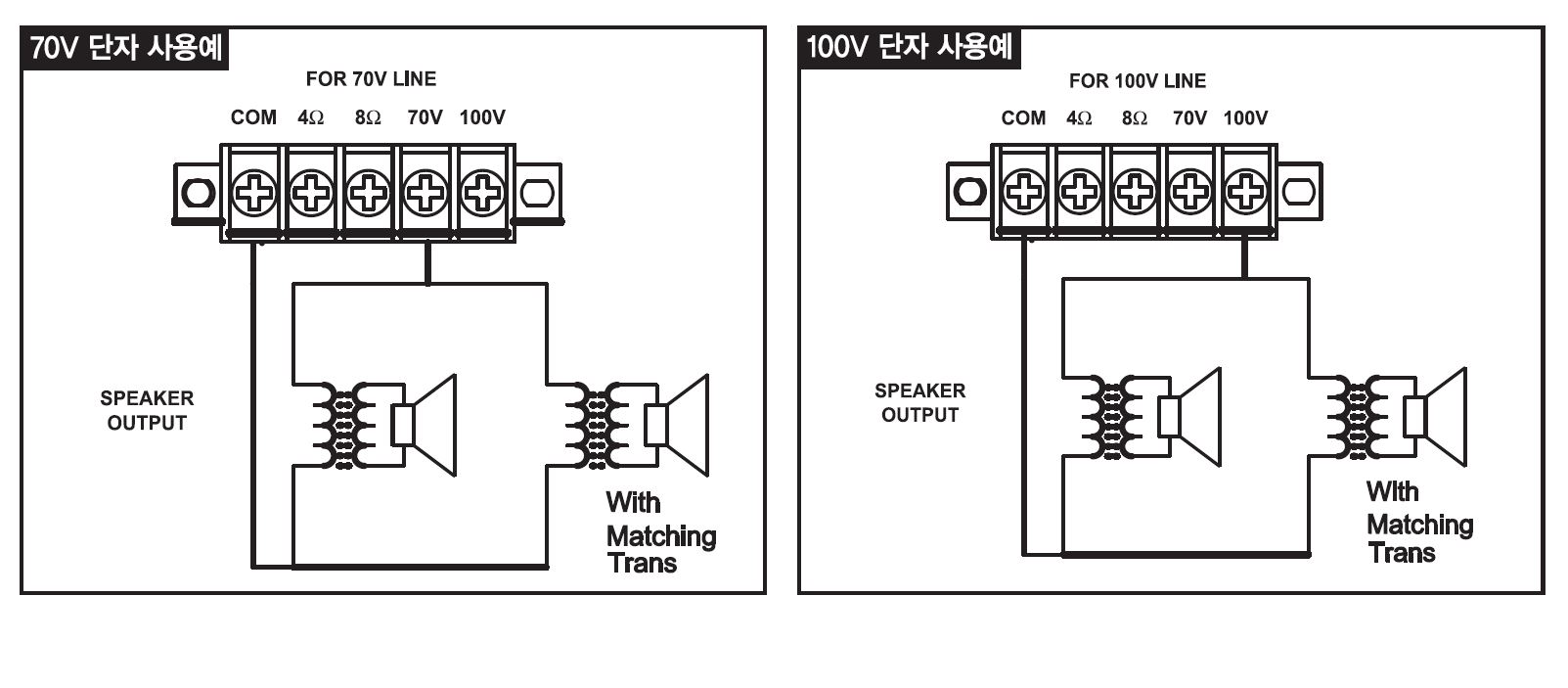

스피커 셀렉터가 없는 앰프의 스피커 단자 연결 방법은 아래와 같습니다.
아래 그림의 70V, 100V 단자는 전기의 전압을 표시하는게 아니고 스피커 저항값 표시입니다.
전기 연결하시면 절대 안됩니다. 앰프 망가져요~~~^^

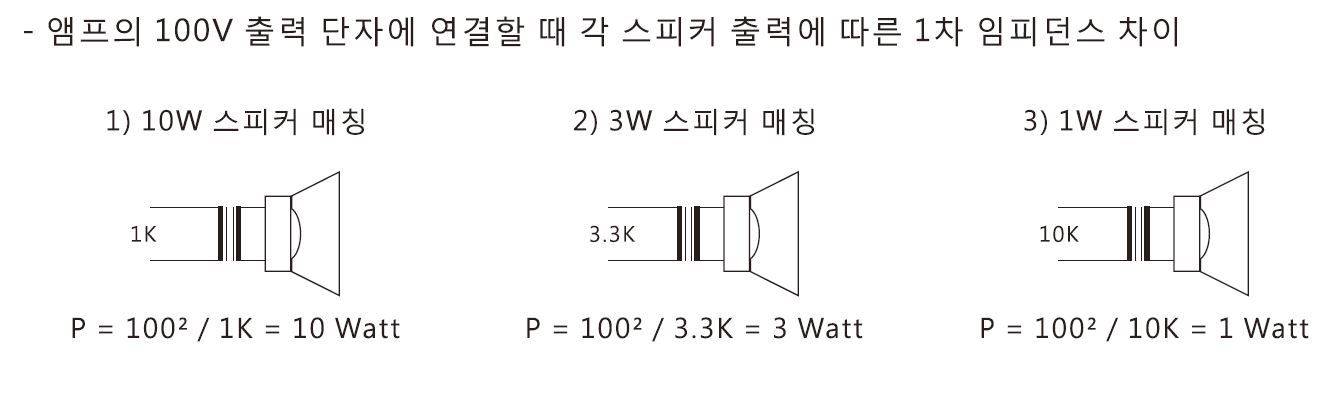

메칭 트랜스 내장형 하이임피던스 스피커 저항값별 출력 예시입니다.

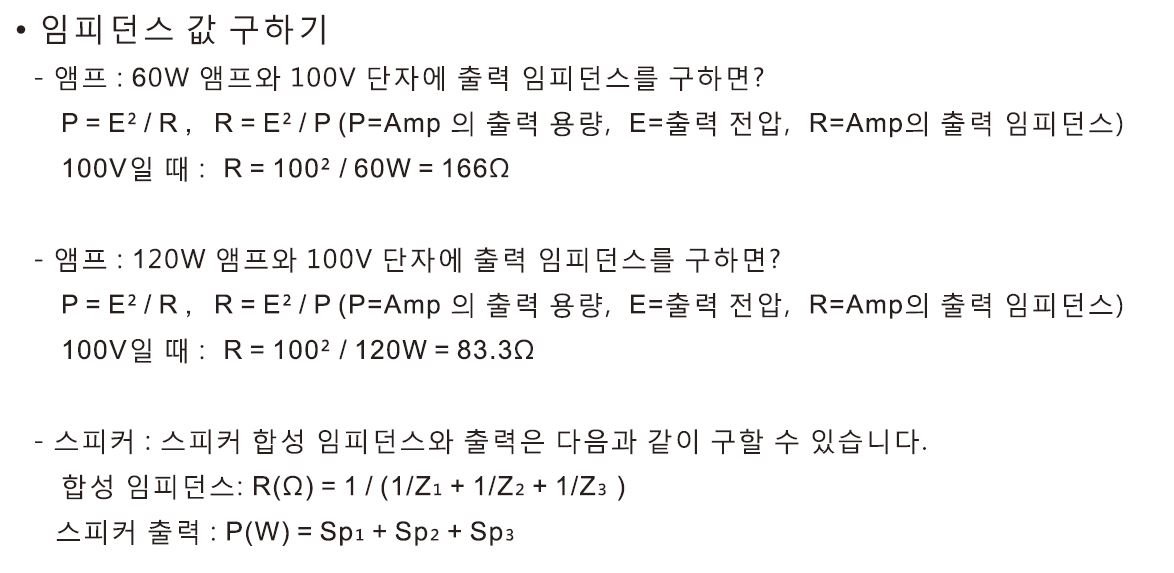

스피커 임피던스 저항값 구하는 방법입니다.





이상 간단하게 로우임피던스 스피커, 하이임피던스 스피커 연결 방법에 대해 말씀드렸습니다.
